Es ist fast vollbracht…. (provisorisch)

Die Heissschussaffennabe passt 😉

Und auch hier wieder der Zusatz:
Die folgenden Bilder zeigen ein nichtfahrtüchtiges Mopped!
Speziell das folgende Bild zeigt einen gefährlich verlegten Bremsschlauch, den andere „Umbauer“ ähnlich waghalsig montiert haben, jedoch mit dem Gerät fahren.

„Natürlich“ nicht „wirklich“ fertig und nicht ohne ein paar Kompromisse.

Die „guten“ Kawasaki Bremsscheibenschrauben mußten leider raus, die Schraubenköpfe waren 1mm zu hoch.
(jetzt sind erstmal die Chinesischen Schrauben wieder dran)

Die Länge der Distanzstücke zwischen Schwinge und Nabe habe ich ausgemessen und erstmal mit U Scheiben und vorhandenen Distanzscheiben zusammengesteckt.
Dadurch, dass die Nabe auf jeder Seite einen Kragen hat, ging das sehr einigermaßen leicht – wenn die Distanzen aber mal aus einem Stück sind – wird die Montage etwas schwerer – denn die letzten 3 mm habe ich nur über den Umweg, mit einer Pinzette (die kleine Spitzzange war schon zu breit) über die Radachse zu schieben, während die Achse schon fast in der Schwinge war.

Die Ansicht von der anderen Seite …

„Nomen est Omen“ mit dem 28er Blatt und dem Stuhl sieht das schon eher nach einer umgebauten Kettensäge, als nach einem Mopped aus….

Wenn alles mit Schraubenfest zusammen montiert ist, könnte ich glatt dem Motor anwerfen, 1 Gang rein und solange drehen, bis der Stuhl zersägt ist 😉

(Mach ich natürlich nicht – aber bei dem Anblick und weil es „endlich“ passt kann man schonmal auf dumme Gedanken kommen)

Jetzt noch die Bremsleitungen bestellt, die Distanzen drehen und der Tüv Termin kann kommen 😉

An dieser Stelle nochmal ein großes Lob an Dirk Blohm von Hotshotmonkeys.

Wer sich alles bis jetzt durchgelesen hat, wunder sich bestimmt – warum denn da Heidenaus drauf sind.
Die lagen halt samt Felgen noch herum und so oft, wie ich das Rad gewechselt habe, da darfs auch der alte Satz ssein. Die Mittelrille ist übrigens ideal geeignet um mit einem Laser die Fahrzeugmitte zu treffen. (Naja Mitte eher nicht – spurtreue passt besser).

Dank der vielen Montagen kommt ich jetzt auf knappe 20 minuten für die Hinterrad de und remontage.
(Wenn man weiß wie es geht, gehts schnell)

Nachdem der Scheibenbremsenumbau bis jetzt relativ einfach war, dachte ich – mal eben schnell den Hobel hochgebockt, Nabenwechsel und nochmal die Bremse entlüften – ab zur Probefahrt…

* Denkste 😉

1. Der Bremsankerzapfen der Faddybikeschwinge passt nicht zum Bremszangenhalter
2. Bei der Nabe waren kein Distanzen dabei
3. Die Monkeynabe ist viel zu schmal für eine PBR
4. Die Bremszange passt nicht über Scheibe

Zu 1:

20 gramm Feilenfett – ruckzuck sind 2 mm weg 😉

Zu 2:
Naja – die Distanzen von der Trommelnabe liegen ja noch griffbereit, aber was ist das?
Der Simmering hat ein ganz anderes Mass – das gleiche wie vom Vorderrad – ein Griff in die Kiste – zumindestens die beiden Durchmesser passen 😉 – wie es mit der länge aussieht….

Zu 3:
Bilder sagen mehr als Worte…. (wobei die folgenden Bilder von einem nicht fahrfähigen und nicht so zum Fahrbetrieb gedachten Mopped stammen!)
Aber mein Ziel in diesem Blog ist ja auch – zeige (sofern dokumentiert, die Wege zum Ziel)

Grübel 15 mm? Da gibts doch bei den „üblichen Verdächtigen“ etwas….

Das wäre „theoretisch“ geklärt… – wobei ich mir die Frage stelle – wie  muß eine Monkeynabe in einer Monkey aussehen, wenn man da „mal eben“ 15mm zusätzliche Breite (oder geht der Adapter über das Distanzstück) drüber passen? 😉

Zu 4:
Die Bremszange passt überhaupt nicht über die Scheibe, wenn eine 3.5 “ Felge montiert wird.

Spontane Idee – ein Distanzstück zwischen Nabe und Felgenadapter – bzw. zwei symetrische Felgenadapter….
Da ich weder noch in der Nähe hatte, kurzerhand das Mass des Felgenadapters genommen und den Abstand mittels 4 passenden M8 Muttern simuliert.

Siehe da…
Mit Trick 17 passt die Bremszange nun auch wenn eine Felge montiert ist.

Ich wollte es ja oben nicht vorwegnehmen, offensichtlich kann man mit einigen Tricks und diversen sogar käuflichen Adaptern das ganze zumindestens theoretisch zusammenkriegen – jedoch war das (wenn überhaupt) nur die halbe Miete – denn Ziel des ganzen muss sein – sowohl die Felge, als auch die Kette müssen mit ihrem jeweiligen Gegenpart in einer flucht stehen.
Da bei der PBR ja eh alles „anders“ ist muß ich die originalen Felgen – die unterschiedlich breit sind – erstmal messen.

Fakt ist – anstatt an der Verbindung Nabe zu Bremscheibe (denn da fehlen die 15 mm) mit einem Adaper zu arbeiten, werde ich mal nachhaken, ob derjenige der die „Hintere Alu Radnabe mit Scheibenbremsaufnahme, inklusive Radlager – Made in Germany!“ vertreibt /herstellt nicht schonmal eine Nabe für die PBR gemacht hat oder machen würde.

Nachtrag – würde er (Herr Blohm – nicht der von Blohm & Voss, sondern der von der Heissschusswaffen Werft) machen 😉 /Nachtrag

Die Nabe für die Monkey kostet ~160€ – da will ich keine experimente, wenn das Rad schon jemand erfunden und getestet hat.
Was lernen „wir“ daraus? – Wer „billig“ kauft, kauft zweimal – aber das wußte ich ja vorher und wollte das endlich mal in die Hand nehmen und bin froh, dass ich nicht beim Takegawa Scheibenbremskit mit gedämpftem Kettenblatt probiert habe – mal eben ~924€. – Da hätte ich mich geärgert 😉

Obwohl der Gedanke, von einem gedämpften Kettenrad auf ein starres zu wechseln – mir immer noch nicht wirklich behagt.
Vielleicht besorge ich mir nochmal eine „original“ Trommelbremsnabe … 😉

Apropos „original“ – etwas im Keller gestöbert – voila da liegen Sie ja die werkseitigen Distanzstücke.
(Die vorher montierten sind ja Homebrew wegen der symetrisch identischen Felge)

Alles schön miteinander verschraubt, an 3 Stellen Mass abgenommen – passt.

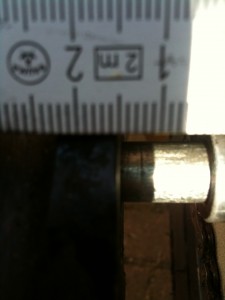

Die provisorisch montierte Rad-Naben Kombination wieder raus und auch da den Abstand zwischen Aussenseite und Felgenaufnahme gemessen – voila – da sind Sie wieder, meine fehlenden 15 mm ;-)#

Immer frei nach dem Motto, wer nicht viel Mist mist Mist 😉
Apropos provisorisch, das oben verwandte Plexilineal hab ich nur für das Photo genommen, in echt hab ich mit einem Stahllineal gemessen – aber das gab (außer identischen Massen) nur „Blitzer“ auf dem Bild.

Weiter gehts…
Man(n) nehme 3 passende Muttern unterfüttere damit das gewünschte Mass und montiere das provisorisch und fragt sich schon mal profilaktisch, obs dass den schon gewesen ist…
(ok im Hinterkopf weiß man ja eh – da kommt noch der Mittenausgleich wegen der G’Craft Felge dazu)

Jaja – ich weiß es – aber ich will ja nur spielen, nicht beissen…

Nur mal nebenbei in den Raum geworfen, es ist ja klar – dass ich die Scheibe eh getauscht hätte, es wird aber auch den einen oder anderen geben, der die Anlage so montiert und fährt – die Schrauben waren nicht mal Handfest angezogen…
Die Bremsscheibe ist übrigens via Kontermuttern gerade auf der Nabe montiert – die Kette stellt das Rad schief.

Kette? ging die jetzt so einfach drauf, wie gestern?

Nooop 😉

OK – „vorher“ konnte ich ja die Nabe auf der Achse verschieben, das geht jetzt natürlich nicht mehr (das war ja auch das Ziel der Massnahme) naja – wer Minis hat, hat immer Ideen und Lösungen 😉

Die Kette passt nicht über die Schraubenköpfe – also einen rausgeschraubt – Kette hochhalten, das Rad drehen  und dann die Kette aufs Blatt legen – einfach 😉
(Wenn man nicht so einen Dampfhammer hätte, gäbe es ja ein Kettenschloss an der Kette – so wirds wahrscheinlich auf die demontage des Ritzels rauslaufen – denn ganz nach an den hinteren Anschlag gezogen – hatte ich die ja auch rausgedreht)

Fakt ist – wenn das mal alles so zusammen ist, wie es zusammen gehört und da nur ein kaputter Schlauch sein sollte, tausch ich lieber gleich alles mitsamt Bremsbelägen und Kette 😉

Da der Keller gerade nicht benutzbar ist und der Hobel draussen bei 2° steht – habe ich für heute fertig.
